功率因數表和電能儀表是工業與商業用電系統中至關重要的測量設備，它們分別用于監測電路的功率因數（衡量電能利用效率）和計量電能消耗。正確的接線是確保儀表準確測量、安全運行的前提。本文將系統介紹這兩類儀表的常見接線方法、注意事項及基本原理。

一、 功率因數表的接線

功率因數表用于測量交流電路中電壓與電流相位差的余弦值（cosφ），其讀數直接反映負載的感性或容性程度。接線核心在于接入電路的電壓信號和電流信號。

1. 基本原理與端子識別
典型的指針式或數字式功率因數表通常有三個主要接線端子（或接線排）：

• 電壓端子（U）：并聯接入被測電路的兩相線電壓（如Uab）或相電壓。
• 電流端子（I）：串聯接入被測電路的一相線中，通常配套使用電流互感器。
• 公共端/中性線端（N）：提供電壓參考點。

2. 常見接線方式（以三相電路為例）
三相三線制（無中性線）：通常采用“跨相法”接線。例如，電壓端子接A、B相線電壓（Uab），電流線圈串聯在A相線路中（通過電流互感器）。這種接法要求電壓與電流來自同一相系統。
三相四線制（有中性線）：可以測量某一相的功率因數。電壓端子接該相相電壓（如A相與中性線N之間），電流線圈串聯在該相線路中。

3. 關鍵注意事項
相位一致：必須確保接入的電壓信號和電流信號對應于電路的同一相位，否則讀數無效甚至反偏。
使用電流互感器（CT）：在大電流電路中，必須通過CT將大電流按比例轉換為小電流（如5A或1A）接入儀表。CT的二次側必須可靠接地，且嚴禁開路。
* 電壓等級匹配：儀表的額定電壓必須與線路電壓匹配，或通過電壓互感器（PT）接入。

二、 電能表（電度表）的接線

電能表用于累計消耗的電能（千瓦時kWh），分為單相電能表和三相電能表。

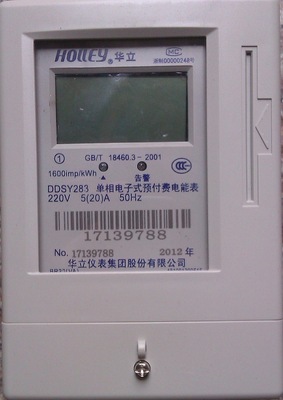

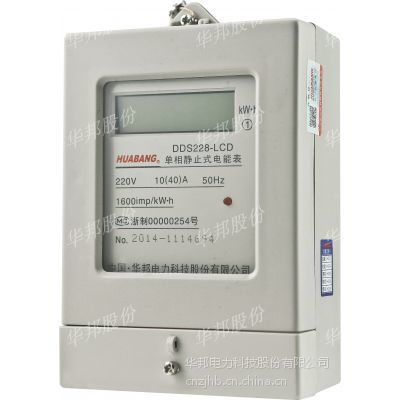

1. 單相電能表接線
接線最為簡單，通常有四個端子：

進線端：端子1接相線（火線）輸入，端子3接中性線（零線）輸入。
出線端：端子2接相線輸出（去負載），端子4接中性線輸出（去負載）。
原則是“火線進火線出，零線進零線出”，且必須將電流線圈（通常為端子1、2）串聯在相線中。

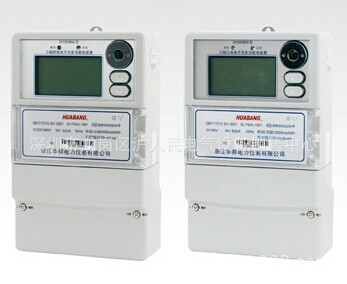

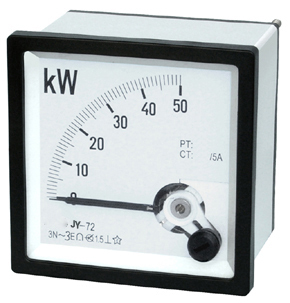

2. 三相電能表接線
分為三相三線和三相四線制，接線更為復雜，必須嚴格遵循說明書或端子蓋內側的接線圖。

• 直接接入式：適用于小電流場合。將三根相線和中性線（如果是四線表）按順序接入對應的進線端子，再?gòu)某鼍€端子接出至負載。
• 經互感器接入式：最普遍的工業接法。通過三只電流互感器（CT）和（可選）電壓互感器（PT）接入。
• 電流回路：每相CT的二次側（S1、S2）分別串聯接入電能表對應相的電流端子（如Ia進、Ia出），并且所有CT的S2端需連接在一起并可靠接地。

• 電壓回路：三相電壓線（及中性線）直接或經PT后并聯接入電能表的電壓端子。

• 關鍵點：必須確保CT的極性正確（P1指向電源側，S1指向儀表側），否則計量會反轉或不準確。接線后需根據CT和PT的變比設置儀表的倍率。

三、 通用安全與操作準則

1. 斷電操作：所有接線工作必須在完全斷電并驗電后進行。
2. 遵循圖紙：嚴格依據設備制造商提供的官方接線圖施工，不可憑經驗猜測。
3. 導線規格：使用符合電流承載要求的絕緣導線，壓接牢固，避免虛接發熱。
4. 接地保護：互感器的二次側、儀表外殼等應按規定做好安全接地。
5. 專業施工：高壓或復雜系統的接線、調試應由持有資質的專業電工或技術人員完成。
6. 通電檢查：接線完成后，先進行核對，再通電。觀察儀表指示是否正常（如功率因數表指針應在感性或容性刻度范圍，電能表脈沖燈應隨負載閃爍），并可用鉗形表等工具進行初步校驗。

###

功率因數表和電能儀表的接線，本質上是將儀表的電壓線圈與電路并聯，電流線圈與電路串聯。掌握“電壓并聯、電流串聯、相位對應”的核心原則，并嚴格遵循安全規范和具體設備的接線圖紙，是確保成功接線的關鍵。對于經互感器接入的復雜系統，極性、變比和接地是三個需要特別關注的要點。正確的接線不僅能保證計量準確性，更是電力系統安全穩定運行的重要保障。
